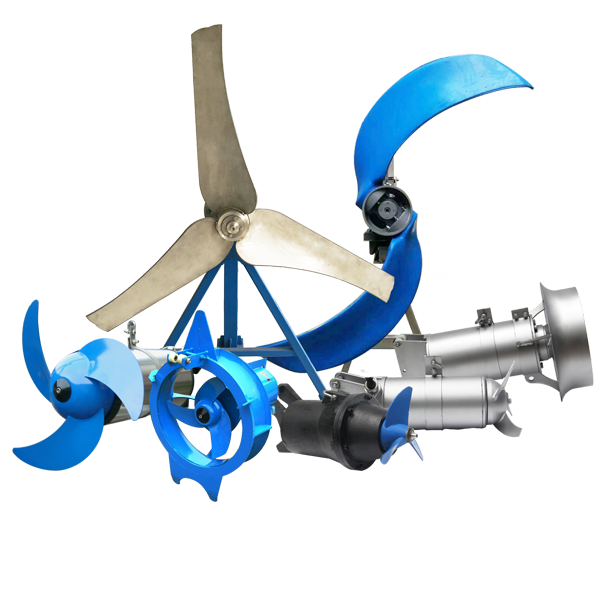

潛水推流器

QJT低速潛水推流器

為什么選擇我們：

1.水力性能好

采用自主研發水力部件（葉輪和輪轂），更好的推動水流距離，在水中使用效率更高。

2.密封性佳

市面上很多潛水攪拌機的機械密封容易被纖維纏繞漏水，我公司選用品牌特殊定制密封件（具有防纏繞能力），我們的機械密封橡膠件全部使用氟橡膠，相比丁腈具有更好的耐腐蝕性。

3.進口軸承、潛水專用電機

選用日本NSK軸承，采用潛水專用電機，具有油室泄露檢測和電機繞組過熱保護，確保長期運行平穩。

4.可定制防爆電機

采用的電機為防爆電機，Ex d II。

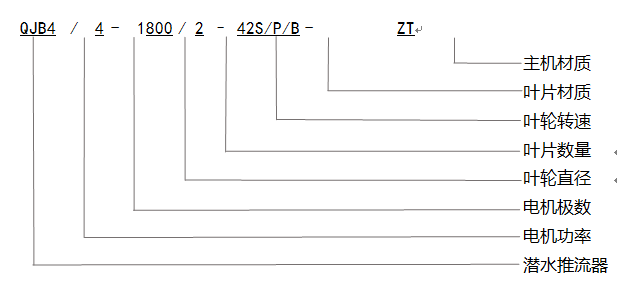

型號表示方法/Model

型號說明/Demonstration Df The Type

機型

QJB（潛水攪拌機）

QJB（潛水推流器）

功率kW

0.37~22

定制

0.75~7.5

定制

電機級數

+減速機

4級+減速機

葉輪直徑mm

220~900

定制

480~2500

定制

葉片數量

2片

3片

2片

3片

葉輪轉速r/min

240

290

480

740

980

1460

38~135（依據減速機）

葉片材質

C碳鋼

S不銹鋼

ZT鑄鐵

ZG鑄不銹鋼

S不銹鋼

P玻璃鋼

J聚氨酯

主機材質

C碳鋼

ZT鑄鐵

S不銹鋼

ZT鑄鐵

S不銹鋼

適用范圍/ Working Conditions

1、介質溫度:≤40°C

2、介質的PH值:5~9

3、液體密度:≤1150kg/m3

4、潛水深度:≤20m

主要性能及重量/Main Performance & Weight

序號 NO	推流器型號 Model	功率 Power	電流 Current	葉輪直徑 IMP Diameter	葉輪轉速 Speed	推力 Thrust	重量 Weight	安裝系統 Install System
序號 NO	推流器型號 Model	kW	A	mm	r/min	N	kg	安裝系統 Install System

1	QJB 0.75/4-480/3-87	0.75	3	480	87	750	174	III/IV
2	QJB 2.2/4-1100/2-87	2.2	5.3	1100	87	1200	185	IV
3	QJB 3/4-1100/2-115	3	7.2	1100	115	1500	180	IV
4	QJB 4/4-1100/3-135	4	9.2	1100	135	1900	185	IV
5	QJB 1.5/4-1400/2-48	1.5	4	1400	48	1200	175	IV
6	QJB 2.2/4-1400/2-56	2.2	5.3	1400	56	1500	185	IV
7	QJB 3/4-1400/2-63	3	7.2	1400	63	1800	190	IV
8	QJB 2.2/4-1600/2-48	2.2	5.3	1600	48	1600	190	IV
9	QJB 3/4-1600/2-56	3	7.2	1600	56	2000	190	IV
10	QJB 4/4-1600/2-63	4	9.2	1600	63	2000	190	IV
11	QJB 2.2/4-1800/2-48	2.2	5.3	1800	48	1700	190	IV
12	QJB 3/4-1800/2-56	3	7.2	1800	56	2100	195	IV
13	QJB 4/4-1800/2-63	4	9.2	1800	63	2100	190	IV
14	QJB 2.2/4-2200/2-38	2.2	5.3	2200	38	2000	195	IV
15	QJB 3/4-2200/2-48	3	7.2	2200	48	2100	195	IV
16	QJB4/4-2200/2-56	4	9.2	2200	56	2500	210	IV
17	QJB 5/4-2200/2-56	5	11.9	2200	56	3000	240	IV
18	QJB 3/4-2500/2-38	3	7.2	2500	38	2400	200	IV
19	QJB 4/4-2500/2-48	4	9.2	2500	48	3200	210	IV
20	QJB 5/4-2500/2-56	5	11.9	2500	56	3800	245	IV
21	QJB 7.5/4-2500/2-56	7.5	15.2	2500	56	4200	290	IV

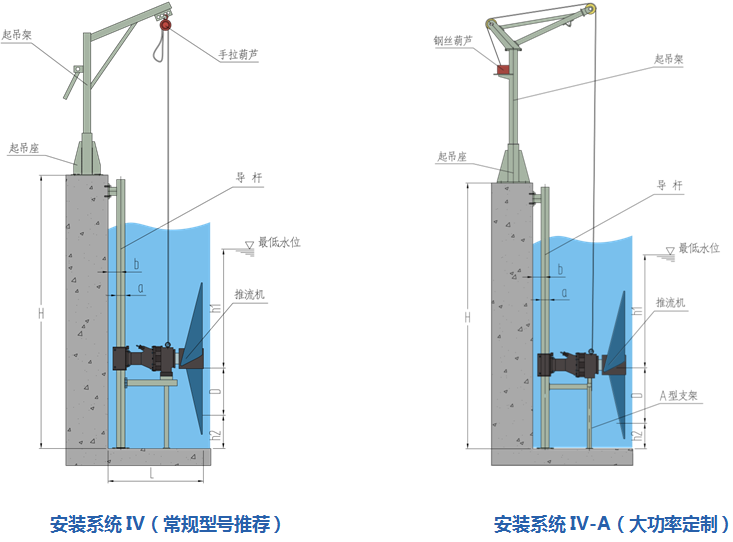

潛水推流器安裝系統/Installation System

安置尺寸/Installation dimensions

序號 NO	推流器型號 Model	a	b	D	L	h1	h2

1	QJB 0.75/4-480/3-87	□50	90	480	670	800	260
2	QJB 2.2/4-1100/2-87	□80	190	1100	1220	1000	300
3	QJB 3/4-1100/2-115	□80	190	1100	1250	1000	300
4	QJB 4/4-1100/3-135	□80	190	1100	1370	1000	300
5	QJB 1.5/4-1400/2-48	□100	200	1400	1220	1200	300
6	QJB 2.2/4-1400/2-56	□100	200	1400	1250	1200	300
7	QJB 3/4-1400/2-63	□100	200	1400	1250	1200	300
8	QJB 2.2/4-1600/2-48	□100	200	1600	1250	1400	350
9	QJB 3/4-1600/2-56	□100	200	1600	1250	1400	350
10	QJB 4/4-1600/2-63	□100	200	1600	1370	1400	350
11	QJB 2.2/4-1800/2-48	□100	200	1800	1250	1500	400
12	QJB 3/4-1800/2-56	□100	200	1800	1250	1500	400
13	QJB 4/4-1800/2-63	□100	200	1800	1370	1500	400
14	QJB 2.2/4-2200/2-38	□100	200	2200	1250	1700	450
15	QJB 3/4-2200/2-48	□100	200	2200	1250	1700	450
16	QJB4/4-2200/2-56	□100	200	2200	1370	1700	450
17	QJB 5/4-2200/2-56	□100	200	2200	1370	1700	450
18	QJB 3/4-2500/2-38	□100	200	2500	1250	1900	500
19	QJB 4/4-2500/2-48	□100	200	2500	1370	1900	500
20	QJB 5/4-2500/2-56	□100	200	2500	1370	1900	500
21	QJB 7.5/4-2500/2-56	□100	200	2500	1420	1900	500

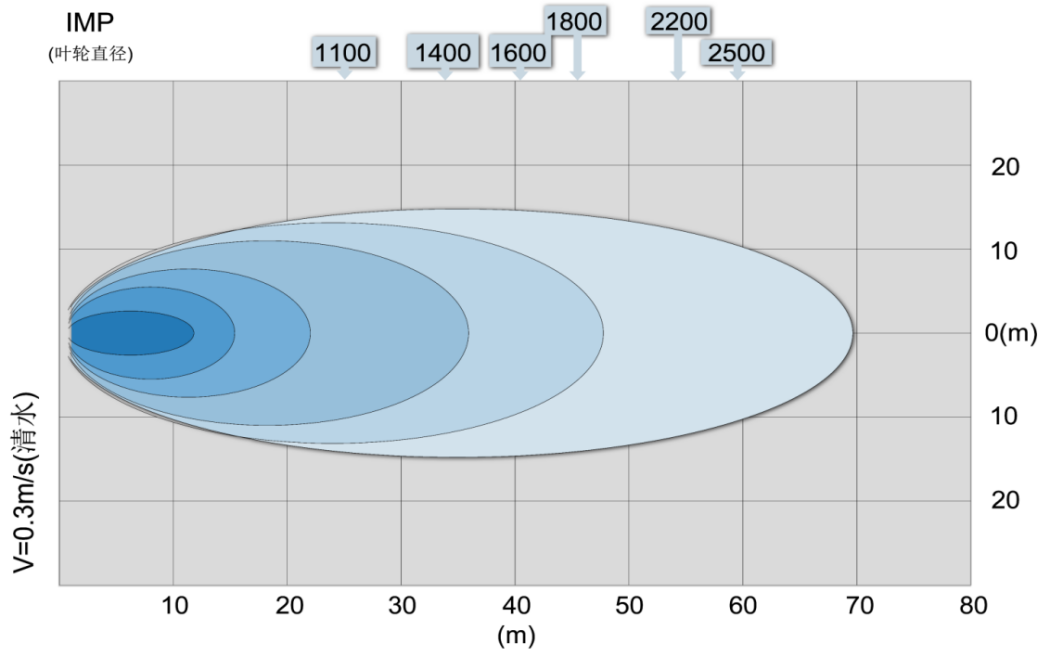

推流器流場圖/Flow Chart

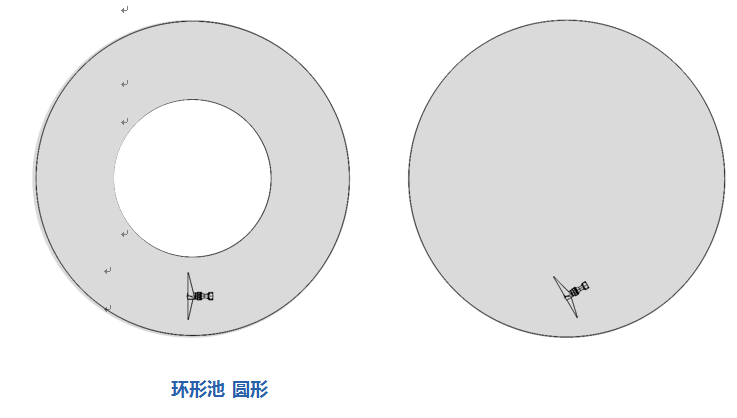

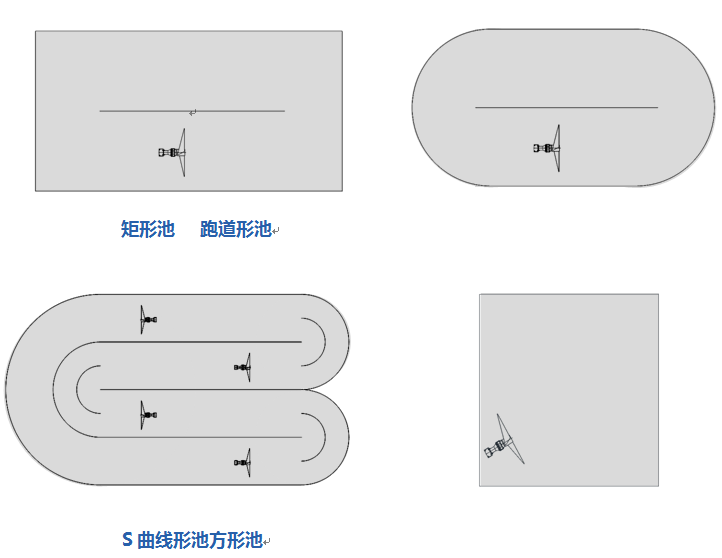

推流器安裝形式/Installation
