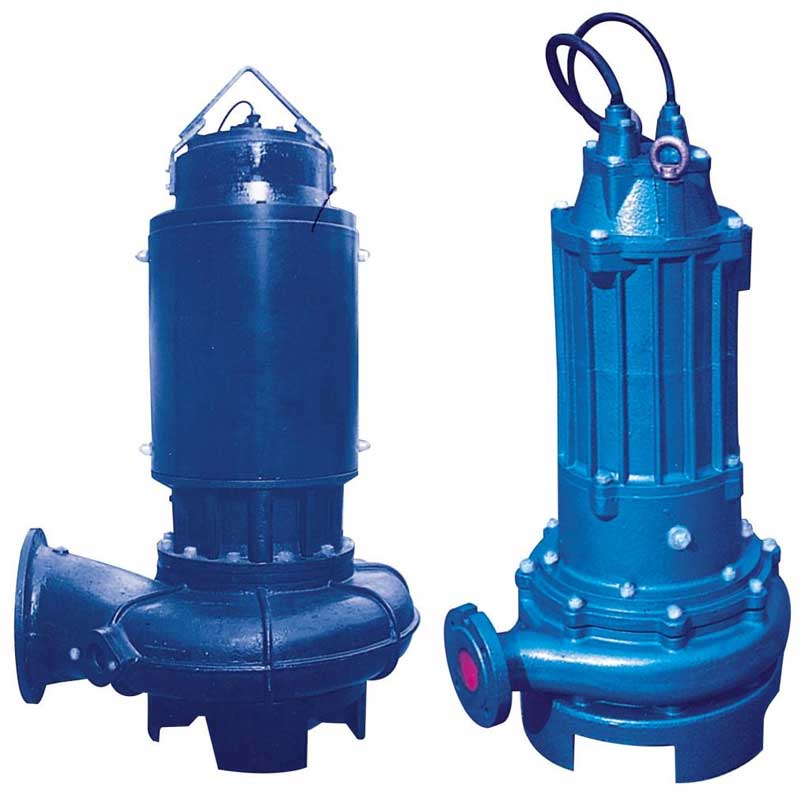

WQ潛水排污泵

WQ417-6.5-11潛水電泵葉輪

概述
葉輪為雙流道設計，大大的提高了污物的過流能力，能有效的通過直徑為泵口徑50%的固體顆粒。產品執行Q/TBJW2-2003《污水污物潛水電泵》標準。《污水污物潛水電泵》標準。
WQ污水泵選型是在引進國外技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有顯著節能效果、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。

主要用途
WQ15-20-2.2自動攪均排污泵圖紙使用于工廠商業嚴重污染廢水的排放、住宅區的污水排污站、城市污水處理廠排水系統、人防系統排水站、自來水廠的給水裝置，醫院、賓館的污水排放、市政工程筑工地、勘探、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水、污物，也可用于清水及帶腐蝕性介質。

泵特點
1．WQ型潛水排污泵采用獨特的單片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50%的固體顆粒。
2．機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000d~時以上。
3．WQ型潛水排污泵整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
4.WQ型潛水排污泵密封油室內設置有高精度抗干擾漏水檢測傳感器，定子繞組內預埋了熱敏元件，對水泵電機自動保護。
5．可根據用戶需要配備全自動控制柜，對泵的漏水、漏電、過載及超溫等進行自動保護，提高了產品的安全性與可靠性。
6．浮球開關可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。
7．WQ系列可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來更大方便，人可不必為此而進入污水坑。
8．能夠在全揚程內使用，而保證電機不會過載。
9．有兩種不同的安裝方式，固定式自動耦合安裝系統、移動式自由安裝系統。

WQ型潛水排污泵適用范圍
WQ15-20-2.2自動攪均排污泵圖紙適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也可用于抽送清水及帶腐蝕性介質。

WQ型潛水排污泵使用條件
1、介質溫度不超過60℃，介質重度為1～1.3kg/dm3。
2、無內自流循環冷卻系統的泵，電機部分露出液面不超過½。
3、鑄鐵材質的使用范圍為PH5～9。
4、1Cr18Ni9Ti不銹鋼材質可使用各種腐蝕性介質。

WQ型潛水排污泵結構圖
WQ型潛水排污泵

1	信號線	2	電機接線	3	接線盒	4	電機蓋
5	軸承	6	電機殼	7	定子	8	轉子（軸）
9	油室	10	油水探頭	11	機械密封	12	后蓋板
13	葉輪	14	泵體	15	攪拌輪	16	底盤

WQ型潛水排污泵性能參數

WQ型潛水排污泵性能參數

序號	型號	口徑(mm)	流量 (m3/h)	揚程 (m)	轉速(r/min)	功率 (kw)	效率 (%)	水泵電器控制器	自動耦合器配WQ
1	25QW8-22-1.1	25	8	22	2825	1.1	38.1	QZD-1.1	/
2	32QW12-15-1.1	32	12	15	2825	1.1	40	QZD-1.1	/
3	40QW15-15-1.5	40	15	15	2840	1.5	45.1	QZD-1.5	40
4	40QW15-30-2.2	40	15	30	2840	2.2	18	QZD-2.2	40
5	50QW20-7-0.75	50	20	7	1390	0.75	54	QZD-0.75	40
6	50QW10-10-0.75	50	10	10	1390	0.75	56	QZD-0.75	50
7	50QW20-15-1.5	50	20	15	2840	1.5	55	QZD-1.5	50
8	50QW15-25-2.2	50	15	25	2840	2.2	56	QZD-2.2	50
9	50QW18-30-3	50	18	30	2880	3.0	58	QZD-3.0	50
10	50QW25-32-5.5	50	25	32	2900	5.5	53	QZD-5.5	50
11	50QW20-40-7.5	50	20	40	2900	7.5	55	QZD-7.5	50
12	65QW25-15-2.2	65	25	15	2840	2.2	52	QZD-2.2	50
13	65QW37-13-3	65	37	13	2880	3.0	55	QZD-3.0	65
14	65QW25-30-4	65	25	30	2890	4.0	58	QZD-4.0	65
15	65QW30-40-7.5	65	30	40	2900	7.5	56	QZD-7.5	65
16	65QW35-50-11	65	35	50	2930	11	60	QZD-11	65
17	65QW35-60-15	65	35	60	2930	15	63	QZD-15	65
18	80QW40-7-2.2	80	40	7	1420	2.2	52	QZD-2.2	65
19	80QW43-13-3	80	43	13	2880	3.0	50	QZD-3.0	80
20	80QW40-15-4	80	40	15	2890	4.0	57	QZD-4.0	80
21	80QW65-25-7.5	80	65	25	2900	7.5	56	QZD-7.5	80
22	100QW80-10-4	100	80	10	1440	4.0	62	QZD-4.0	80
23	100QW110-10-5.5	100	110	10	1440	5.5	66	QZD-5.5	100
24	100QW100-15-7.5	100	100	15	1440	7.5	67	QZD-7.5	100
25	100QW85-20-7.5	100	85	20	1400	7.5	68	QZD-7.5	100
26	100QW100-25-11	100	100	25	1460	11	65	JJ1-11	100
27	100QW100-30-15	100	100	30	1470	15	66	JJ1-26	100
28	100QW100-35-18.5	100	100	35	1460	18.5	65	JJ1-18.5	100
29	125QW130-15-11	125	130	15	1460	11	62	JJ1-11	100
30	125QW130-25-15	125	130	20	1440	15	63	JJ1-15	125
31	150QW145-6-7.5	150	145	6	1470	7.5	63	QZD7.5	125
32	150QW180-15-15	150	180	15	1470	15	65	JJ1-15	150
33	150QW180-20-18.5	150	180	20	1470	18.5	75	JJ1-18.5	150
34	150QW180-25-22	150	180	25	1470	22	76	JJ1-22	150
35	150QW130-30-22	150	130	30	1470	22	75	JJ1-22	150
36	150QW180-30-30	150	180	30	970	30	73	JJ1-30	150
37	150QW200-30-37	150	200	30	970	37	70	JJ1-37	150
38	200QW300-7-11	200	300	7	1470	11	73	JJ1-11	150
39	200QW250-11-15	200	250	11	1470	15	74	JJ1-15	200
40	200QW400-10-22	200	400	10	1470	22	76	JJ1-22	200
41	200QW400-13-30	200	400	13	1470	30	73	JJ1-30	200
42	200QW250-11-15	200	250	15	1470	18.5	72	JJ1-18.5	200
43	200QW300-15-22	200	300	15	1470	22	73	JJ1-22	200
44	200QW250-22-30	200	250	22	1470	30	71	JJ1-30	200
45	200QW350-25-37	200	350	25	1470	37	75	JJ1-37	200
46	200QW400-30-55	200	400	30	1480	55	70	JJ1-55	200
47	250QW600-9-30	250	600	9	980	30	74	JJ1-30	250
48	250QW600-12-37	250	600	12	1480	37	78	JJ1-37	250
49	250QW600-15-45	250	600	15	1480	45	75	JJ1-45	250
50	250QW600-20-55	250	600	20	1480	55	73	JJ1-55	250
51	250QW600-25-75	250	600	25	1480	75	73	JJ1-75	250
52	300QW800-12-45	300	800	12	1480	45	76	JJ1-45	300
53	300QW500-15-45	300	500	15	980	45	70	JJ1-45	300
54	300QW800-15-55	300	800	15	980	55	73	JJ1-55	300
55	300QW600-20-55	300	600	20	980	55	75	JJ1-55	300
56	300QW800-20-75	300	800	20	980	75	78	JJ1-75	300
57	300QW950-20-90	300	950	20	980	90	80	JJ1-90	300
58	300QW1000-25-110	300	1000	25	980	110	82	JJ1-110	300
59	300QW1100-10-55	300	1100	10	980	55	84.5	JJ1-55	300
60	350QW1500-15-90	350	1500	15	980	90	83.1	JJ1-90	350
61	350QW1200-18-90	350	1200	18	980	90	83.2	JJ1-90	350
62	350QW1100-28-132	350	1100	28	740	132	78.5	JJ1-132	350
63	350QW1000-36-160	350	1000	36	740	160	82.1	JJ1-160	350
64	400QW1500-10-75	400	1500	10	980	75	82.1	JJ1-75	400
65	400QW2000-15-132	400	2000	15	740	132	82.5	JJ1-132	400
66	400QW1700-22-160	400	1700	22	740	160	82.1	JJ1-160	400
67	400QW1500-26-160	400	1500	26	740	160	83.5	JJ1-160	400
68	400QW1700-30-200	400	1700	30	740	200	83.5	JJ1-200	400
69	400QW1800-32-250	400	1800	32	740	250	82.1	JJ1-200	400
70	400QW1760-7.5-55	400	1760	7.5	580	55	82.3	JJ1-55	400
71	500QW2500-10-110	500	2500	10	740	110	82	JJ1-110	500
72	500QW2600-15-160	500	2600	15	740	160	83	JJ1-160	500
73	500QW3000-15-220	500	3000	15	740	220	83	JJ1-220	500
74	500QW2400-22-220	500	2400	22	740	220	84	JJ1-220	500
75	500QW2600-24-250	500	2600	24	740	250	82	JJ1-250	500
76	500QW3000-24-280	500	3000	24	740	280	82	JJ1-280	500
