用途
應用于污水處理廠進水口和泵站的取水口，以及沉砂池的前端，攔截水體中的農作物根莖、城市生活垃圾、樹枝、水草等雜物，以保護水泵正常工作和減輕污水處理后道工序的處理負荷。回轉格柵一般由驅動機構、鏈條傳動系統、耙污齒耙裝置、機架、過載保護機構、電控系統組成。工作原理：驅動機構帶動鏈條傳動系統旋轉，齒耙系統隨鏈條傳動將攔截的污物沿著格柵除污機由下向上將污物提升至池面通過翻轉，污物落入收集裝置，周而復始運行實現固液分離。

系統隨鏈條傳動將攔截的污物沿著格柵除污機由下向上將污物提升至池面通過翻轉，污物落入收集裝置，周而復始運行實現固液分離。

【】及工作原理
----------------------------－
1. 驅動機構采用擺線針輪減速機、傳動比大、效率高、抗沖擊載荷、工作可靠、使用壽命長。　
2. 鏈條傳動機構采用亞太密封技術，避免污物對鏈條的卡阻、纏繞和發生斷鏈，確保傳動穩定。
3. 動滾輪結構新穎，具有雙向糾偏、復位功能、能有效地防止鏈條脫軌。
4. 組裝采用獨特的齒耙結構，可清除污水中的大的雜物，并能有效地防止污物回落水池。
5. 保護設置機械和電器雙重保護，設有自動控制功能，可實現無需人工值守自動運行。回轉型格柵除污機，應用于污水處理廠進水口和泵站的取水口，以及沉砂池的前端，攔截水體中的農作物根莖、城市生活垃圾、樹枝、水草等雜物，以保護水泵正常工作和減輕污水處理后道工序的處理負荷。格柵寬度可根據污水處理量的流量由300mm到3000mm，格柵間隙可根據污物的處理要求：間隙從2mm至50mm。

【】及結構原理
----------------------------－
回轉格柵一般由驅動機構、鏈條傳動系統、耙污齒耙裝置、機架、過載保護機構、電控系統組成。
工作原理：驅動機構帶動鏈條傳動系統旋轉，齒耙系統隨鏈條傳動將攔截的污物沿著格柵除污機由下向上將污物提升至池面通過翻轉，污物落入收集裝置，周而復始運行實現固液分離。

【】技術特點
【概述】

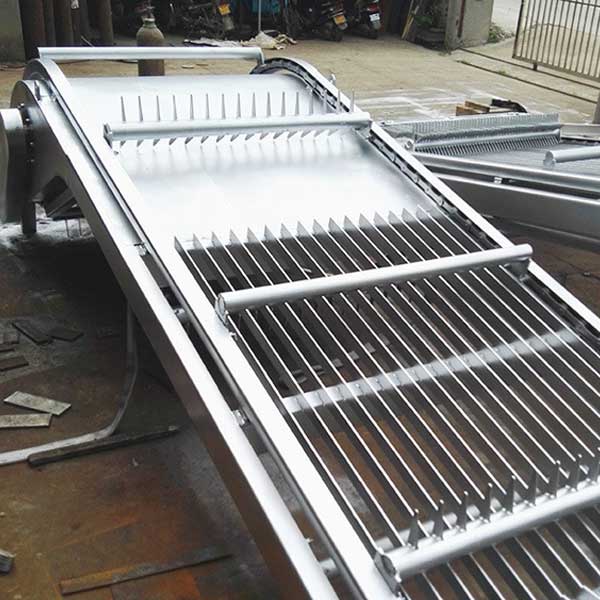

回轉式格柵除污機為新型的機械格柵除污設備，用于市政和工業污水處理中截取并自動清除污水中顆粒、塊狀懸浮物，一般設在粗機械格柵后。
回轉式格柵除污機主要由機架、驅動機構、傳動機構、固定柵條、往復移動?xùn)艞l、電氣控制等部分組成。生產的回轉式格柵除污機在結構上一改以往移動齒耙只能作單向直線運動的機械格柵模式，實現通過曲柄邊桿機構而上下往復移動齒耙，將污物逐階推至污物卸料口，而自動卸渣。
本機械格柵可制成不銹鋼及非金屬齒兩種形式，鏈條等水下件為不銹鋼材質，可自動分離固液，可按用戶對溝寬、溝深的要求作非標設計及供貨，柵條間隙范圍為1mm至6mm。
土建條件圖依用戶工藝要求提供詳細的回轉式格柵除污機圖紙。

【適用范圍】
回轉式格柵除污機主要用于較淺水渠進口處的固液分離，如給排水泵站、污水及雨水提升泵站、污水處理廠、水質凈化廠等，機械格柵廣泛應用于城市污水處理廠、自來水廠、泵站、電廠進水口，自動攔截并清除水中的漂浮物，保證下道工序的正常運行；回轉式格柵除污機十分適合生活污水處理、紡織印染污水處理、屠宰、制糖、釀酒、食品加工廢水處理、制革污水處理、造紙污水處理工程中的固液分離。
1、城市污水中固體物的分離。
2、紡織印染廢水、屠宰廢水、制革、造紙廢水的固體清除。
3、原毛及洗毛廢水的固體清除。
4、自來水取水點的進水口和熱電廠冷卻水進口處固體清除。

【工作原理】

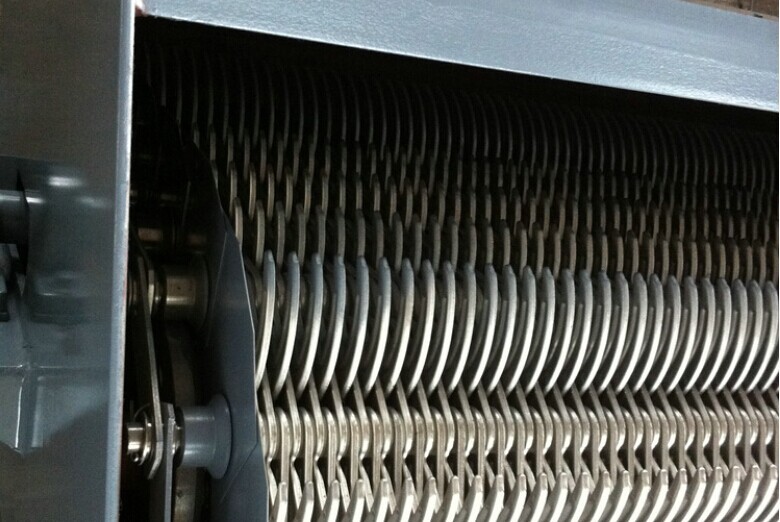

回轉式格柵除污機分為不銹鋼網齒和非金屬齒兩種。在電機減速器的帶動下，經鏈輪傳動，驅動耙齒鏈，進行回轉運動。當耙齒運轉到設備上部時，由于導輪和彎軌的導向，使每組耙齒之間產生相對的運動。大部分固體物質靠重力落下，另一部分依靠轉刷軸的反向運動，可以把粘在回轉式格柵除污機耙齒上的雜物洗刷干凈。

【設備特點】
1、機械格柵整機結構緊湊合理，外形美觀、體積小、重量輕；
2、格柵除污機能進行連續的自動固液分離，對場地?zé)o特殊要求。
3、機械格柵自動化程度高，工作時無震動、無噪音、分離效率高，使用壽命長。
4、格柵除污機正常運轉時有自凈力、無堵塞現象，設備動力消耗少。
5、回轉式格柵除污機解決了污物卡阻及齒耙打滑現象，大大提高了機械格柵的機械效率；
6、機械格柵傳動部分均設置在水渠以上，安裝維修方便；
7、電氣全自動保護控制柜，設有液位差傳感器自控系統，運行安全、可靠；
8、回轉式格柵除污機的機架及水下部分采用不銹鋼制作，而腐蝕、使用壽命長。
9、減速機采用德國弗蘭德公司或 SEW 公司產品，保證三年內不開箱，五年內不會發生漏油現象。

【技術參數】
